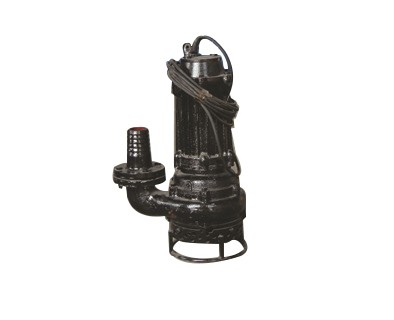

ZQ型潛水渣漿泵是單級、立式、離心式潛水渣漿泵，是我公司設計的潛水渣漿泵。ZQ型潛水渣漿泵是電機與水泵同軸一體潛入介質中工作的水利機械。該設備結構先進、過流通道寬闊、排污能力強；選材精良、抗腐蝕能力強。適合于運輸含有砂石、煤渣、尾礦等固體顆粒的液體。

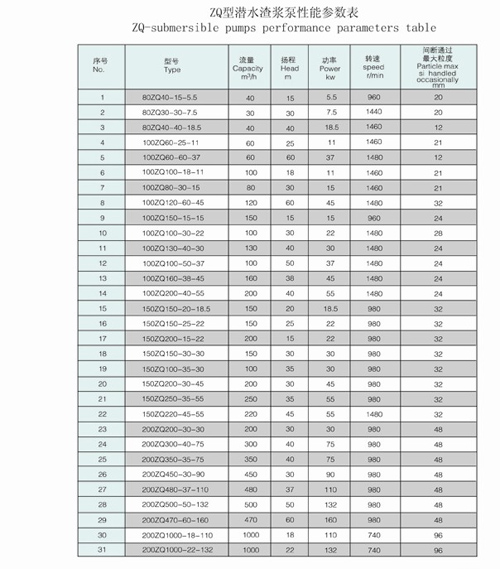

性能范圍

排出口直徑DN=50-300mm

流量：Q=40-1000m3/h

單級揚程：H=15-60m

主要用途

該系列泵廣泛用于冶金、礦山、鋼鐵廠、火力發電廠等灰渣、灰漿、泥沙的輸送等。

使用條件

1、電源為50HZ，380V三相交流電源。

2、介質的溫度不得高于40℃，介質中不含易燃易爆性氣體。

3、介質中固體顆粒的zui大質量濃度為30%，zui大介質密度為：1.2kg/L。

4、機組最大潛水深度一般不大于20米，最小潛水深度以淹沒電機為準。

5、介質的酸堿度PH值為：6-9。

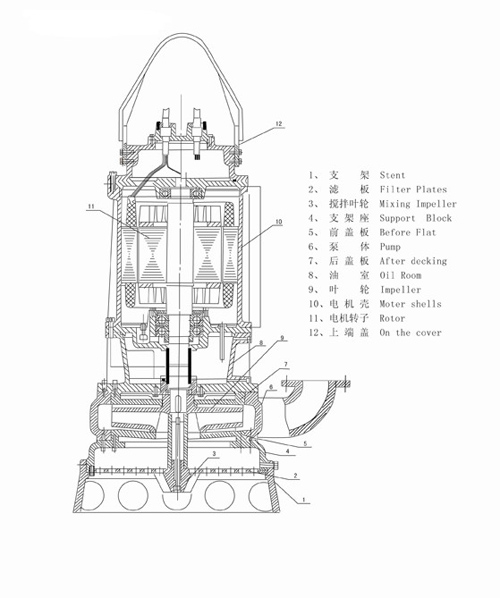

結構說明

   ZQ型潛水渣漿泵是吸收國外先進技術設計制造。使用高科技術耐磨材料，使設備壽命大大提高，減少了維修頻次。水泵除主葉輪外在底部增加一套攪拌葉輪，能將沉淀的淤渣噴擊湍流，使水泵在沒有輔助裝置的情況下能夠?qū)崿F(xiàn)高濃度輸送。獨特的密封裝置能夠有效平衡油室內外的壓力，使得機械密封兩端壓力保持平衡，最大限度的保證了機械密封的運行可靠性，大大延長了其使用壽命。必要時電機采用過熱保護、進水檢測保護等各種保護措施，能在惡劣工況條件下長期安全運行。同時還可根據用戶要求增加電機防結露保護、軸承測溫保護等防護措施，滿足用戶在不同場合使用。

結構特點

1、整機為干式電機下泵式結構。電機采用機械密封保護，能有效地防止高壓水和雜質進入電機內腔。

2、除主葉輪外，還設有攪拌葉輪，能將沉淀于水底的淤渣攪拌成湍流后抽取出來。

3、葉輪、攪拌葉輪等主要過流部件采用高耐磨材質制造，耐磨損、耐腐蝕、無堵塞、排污能力強，能有效地通過較大的固體顆粒。

4、不受吸程限制，吸渣效率高，清淤更徹底。

5、無需配備輔助真空泵，投資更低廉。

6、無需配備輔助攪拌或噴擊裝置，操作更簡便。

7、電機潛入水下，無需建設復雜的地面保護和固定裝置，管理更便易。

8、攪拌葉輪直接接觸沉積面，通過下潛深度控制濃度，因而濃度控制更自如。

9、設備直接潛入水下工作，無噪音及震動，現場更整潔。
